Шумоглушитель

Шумоглушитель — это специальное устройство, предназначенное для снижения уровня механических и аэродинамических шумов, возникающих в процессе работы приточного вентилятора. Шумоглушитель используется как в бытовых системах вентилирования, так и в мощных кондиционных установках, применяемых на предприятиях лёгкой промышленности.

Он необходим в связи с тем, что работа вентиляционного оборудования всегда сопровождается шумом, который возникает в процессе вращения приточного или вытяжного вентилятора. Чем выше его мощность, тем больше величина шума и звуковое давление внутри системы вентиляции. Для решения этой проблемы используется шумоглушитель, снижающий вибрационные и звуковые колебания.

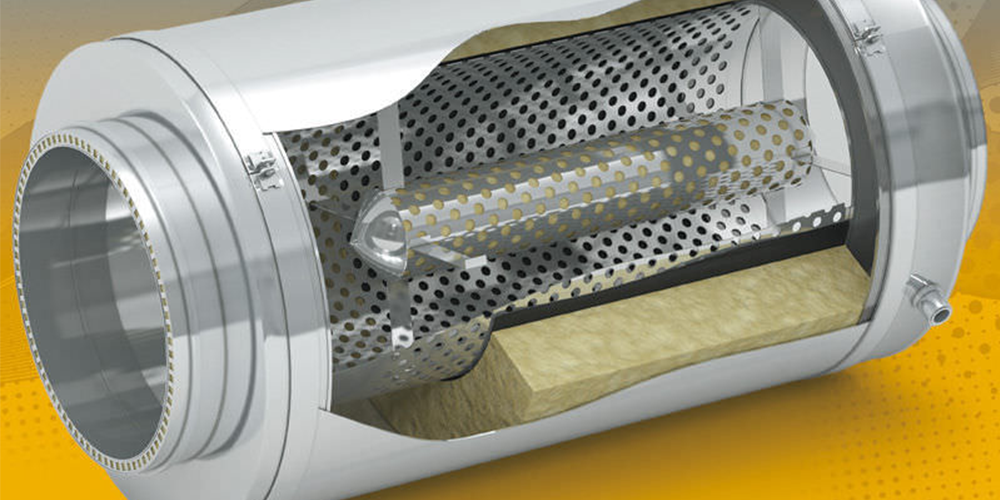

Принцип работы шумоглушителя основан на частичном снижении и изменении уровня акустических колебаний за счёт прохождения воздушного потока через звукопоглощающий материал.

Свежий воздух, поступивший в вентиляционный канал, транспортируется с помощью тяги, создаваемой приточным вентилятором. После прохождения воздуха через лопасти воздушный поток попадает в шумоглушитель, где в виде камер, канала или секций располагается звукопоглощающий материал. Это позволяет изменить параметры воздушного потока и снизить акустические колебания.

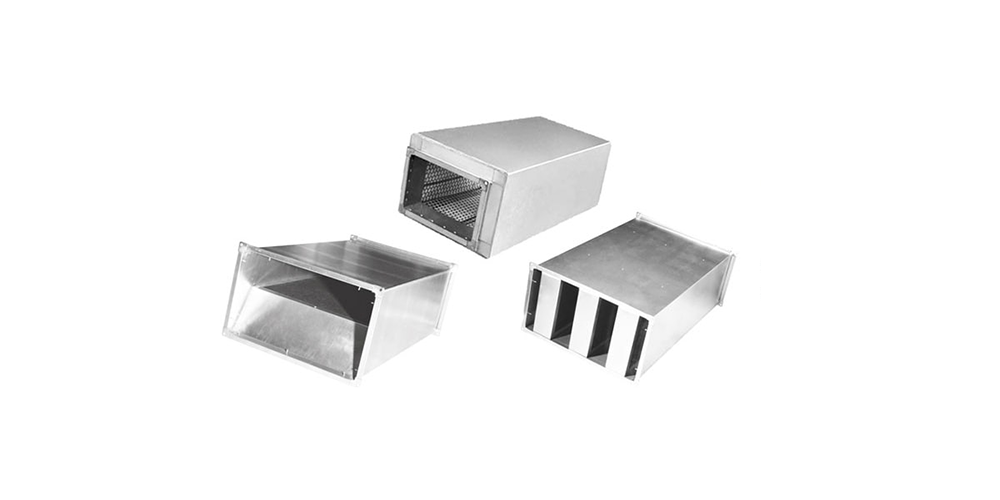

Шумоглушители  деляться на несколько типов:

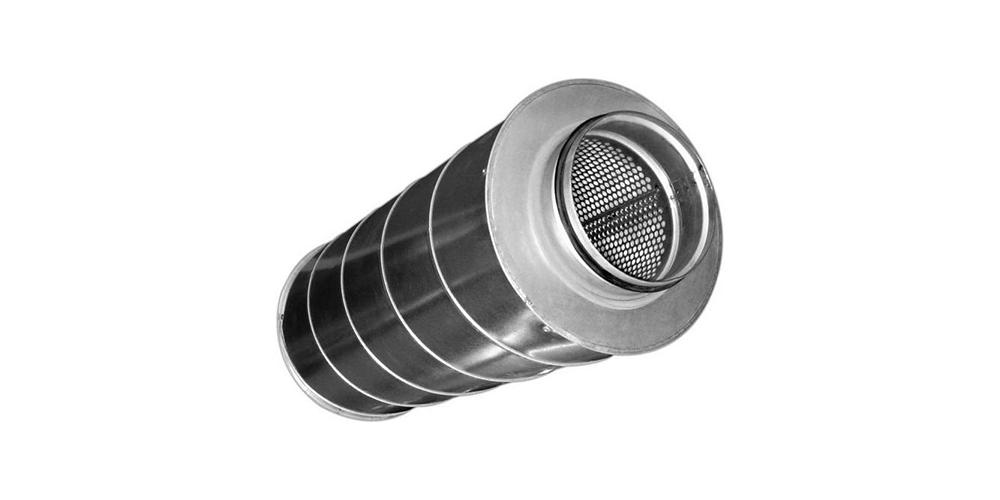

 - Трубчатый круглый —  конструкция, имеющая круглую или прямоугольную формы. Круглый шумоглушитель состоит из двух труб различного диаметра, между которыми находится звукопоглощающий материал, который защищён металлической сеткой. Обычно используются для воздуховодов с сечением не более 400 мм;

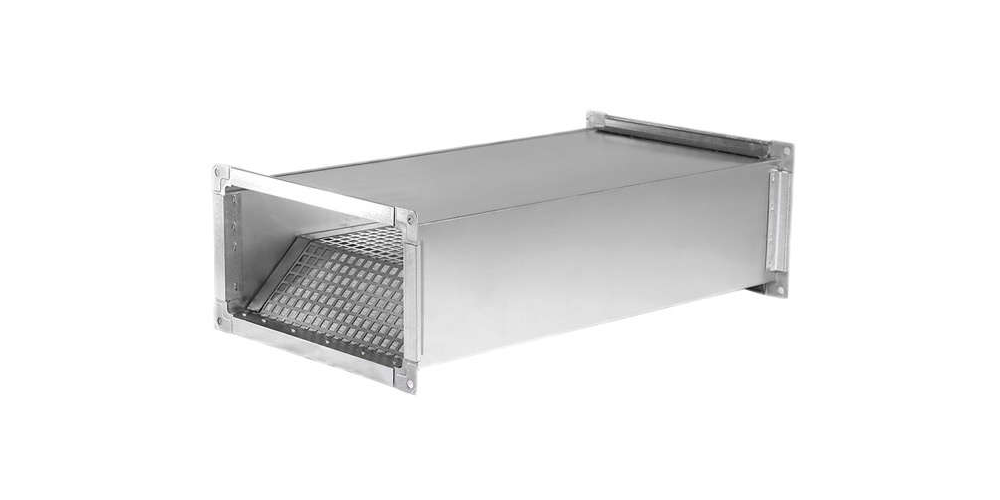

- Трубчатый прямоугольный — конструкция, состоящая из двух прямоугольных металлических коробов с различным сечением воздуховода. Пространство между ними заполнено звукопоглощающим материалом. Стенки внутреннего канала выполнены из мелкоячеистой сетки или путём перфорации металла. Используются в системах вентиляции прямоугольной или квадратной формы;

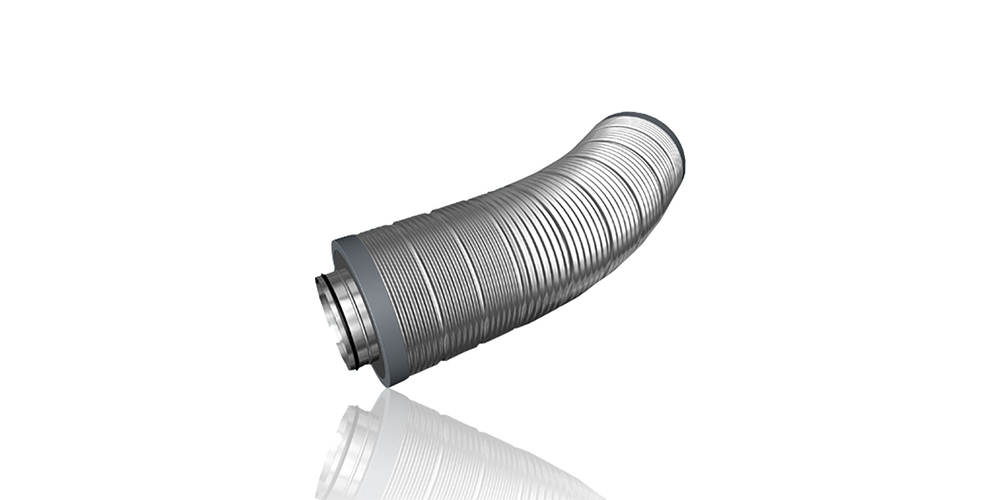

- Трубчатый гибкий — шумоглушитель, состоящий из двух гибких армированных труб разного диаметра. Между ними располагается звукопоглощающий материал, защищённый теплоизоляционной перфорированной фольгой. Применяется в теплосберегающих узлах вентиляционной системы с овальным или круглым сечениями воздуховода;

- Пластинчатый — конструкция, представленная металлическим коробом с проходными отверстиями, разделяющими устройство на несколько секторов. Они выполнены из звукоизолирующего материала. По мере снижения эксплуатационных свойств пластины вынимаются и заменяются на новые изделия.

В качестве поглощающего материала используется минеральная вата и супертонкое базальтовое волокно. Все металлические элементы шумоглушителя изготавливаются из оцинкованной стали, защищённой полимерным покрытием.В качестве поглощающего материала используется минеральная вата и супертонкое базальтовое волокно. Все металлические элементы шумоглушителя изготавливаются из оцинкованной стали, защищённой полимерным покрытием.

Эффективная работа шумоглушителя напрямую зависит от множества факторов, которые следует учитывать при сборке вентиляционной системы:

1. Размер— чем меньше внутренний диаметр (воздуховода) и больше длина конструкции, тем более эффективна работа устройства;

2. Толщина изолирующего слоя — в зависимости от фирмы производителя варьируется от 90 до 300 мм. Наилучшее гашение шумов достигается в устройствах с толщиной 100–150 мм при общей длине более 500 мм;

3. Скорость воздушного потока — оптимально, если скорость воздушного потока, попадающего в сечение шумоглушителя, не будет превышать 12–14 м/с. Наилучшее снижение шума происходит при более низкой скорости потока;

4. Расположение устройства — чем ближе шумоглушитель к приточному вентилятору, тем более высокое шумоподавление он показывает.

Конструкция шумоглушителя достаточно проста — при наличии инструмента, умения с ним работать и доступных материалов устройство можно собрать самостоятельно. Тем не менее, готовые изделия более предпочтительны, так как сделаны согласно ГОСТ 22270–76.

Особых требований, регламентирующих процесс монтажа шумоглушителя, не существует. Параметры и модель устройства подбираются с учётом индивидуальных особенностей вентиляционной системы.

Место монтажа определяется опытным путём и зависит от общего уровня акустических колебаний на конкретном участке вентиляционной системы. Перед установкой устройства обязательно измеряется уровень шума при помощи профессионального шумомера.

Средняя скорость воздушного потока в системе не должна превосходить рекомендуемые значения для конкретного изделия. Превышение нормы может сказаться на увеличении уровня шума и сделает устройство абсолютно не эффективным. Нежелательно использовать шумоглушители в системах вентилирования, где воздух имеет температуру выше 85 °С, с высоким содержанием опасных газов и вредных примесей.

Для большинства шумоглушителей средние показатели снижения шума варьируются от 10 до 15 ДБ. Если они значительно меньше, то, скорее всего, источник шума никак не связан с поступающим потоком воздуха.

Таблица величины шумоподавления в диапазонах частот
