Классификация дробилок

Впервые устройства для измельчения материала до нужных размеров, которые на обывательском языке больше известны как дробилки, были разработаны еще аж в XVIII веке. Первая дробилка состояла из армированного металлом деревянного жёлоба, а дробящим органом служили свободно падающие песты с железными наконечниками.

Сегодня эти устройства подразделяют на дробилки крупного (100-300 миллиметров), среднего (25-100 миллиметров) и мелкого (5-25 миллиметров) дробления, как вы поняли, исходя из получаемых размеров материала. Разрушение до более мелких размеров называют измельчением и производят уже в мельницах.

Также, в зависимости от характеристик дробящего механизма, дробилки классифицируются на:

Щековые – оснащены металлическими подвижными пластинами, которые и называются щеками. Через их сжатие и происходит дробление в таких устройствах. Может использоваться для обработки горных пород практически любой степени прочности, а размеры входящих кусков могут достигать 1500 миллиметров.

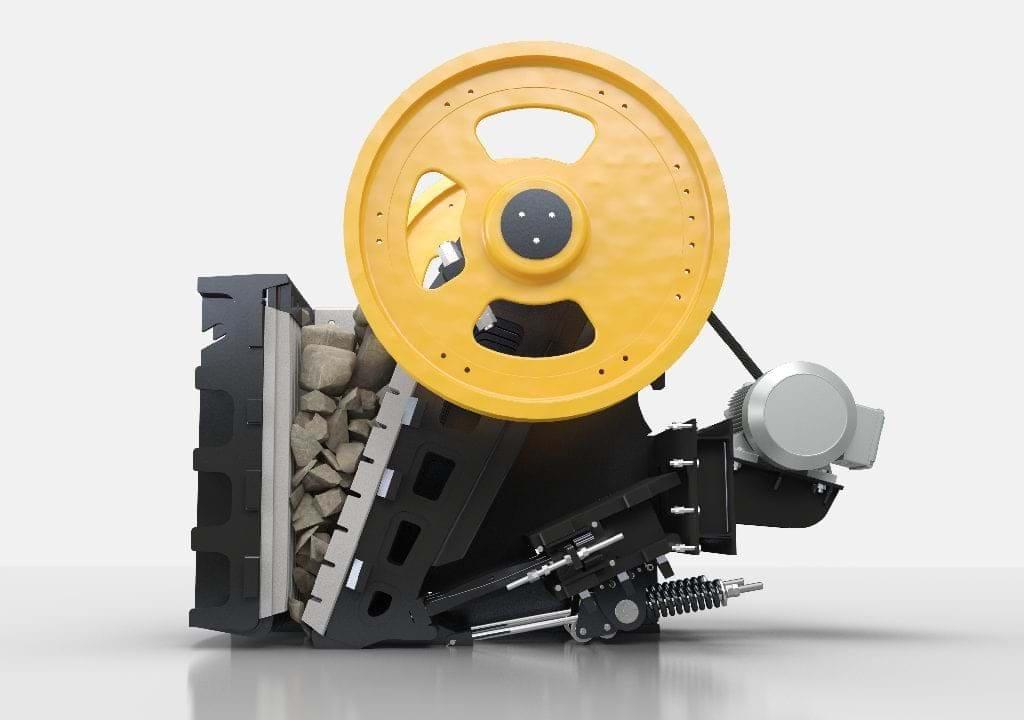

Щековая дробилка

Конусные – используются для крупного и сухого дробления материалов высокой и средней степени твердости. Эта дробилка представляет собой два вставленных друг в друга конуса, с определенным зазором, в процессе движения которых и происходит дробление материала. Она отличается своей компактностью, простотой и удобством в эксплуатации, высокой степенью надежности. В зависимости от заданных изменений размеров зазора между конусами, полученные размеры дробленого продукта могут варьироваться в широких диапазонах.

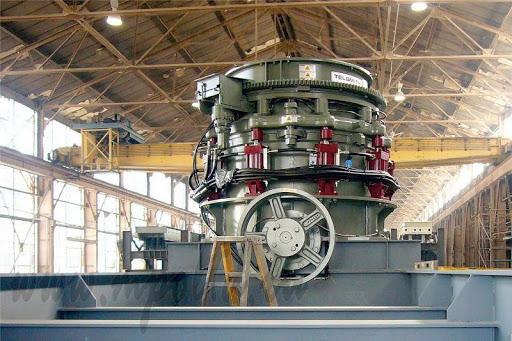

Конусная дробилка

Роторные – используются для дробления материалов средней и небольшой степени твердости. Ротор, на котором закреплены специальные билы, вращается вокруг своей оси и ударами дробит материал – вот и весь простой способ дробления такого устройства. Бывают однороторные и многороторные, различие которых понятно из названия.

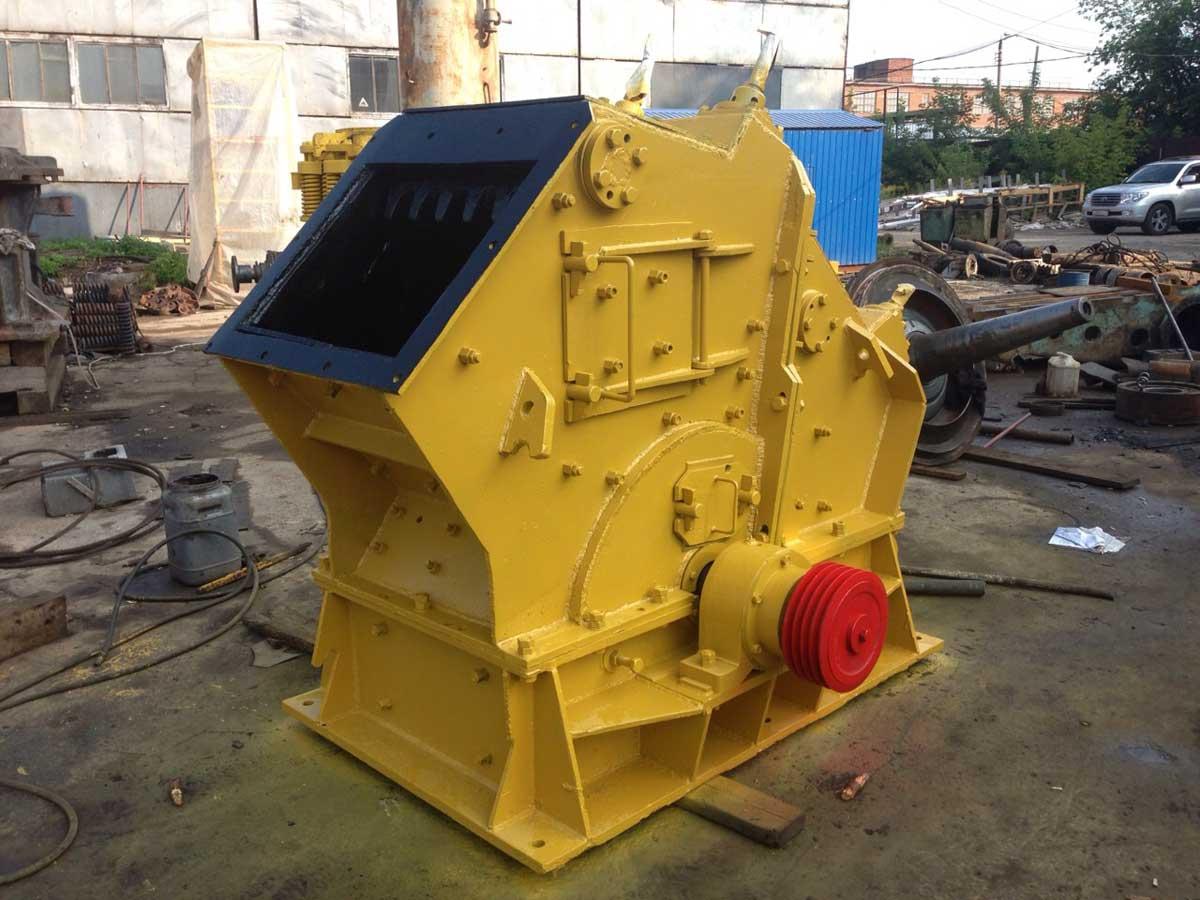

Роторная дробилка

Молотковые – работают по тому же принципу, что и роторные: прикрепленные к специальному ротору молотки вращаются и производят дробление. Максимальный размер обрабатываемого материала может достигать 600 миллиметров. Бывают не только однороторные и двухроторные, но и оснащенные валом ротора, который может располагаться как вертикально, так и горизонтально.

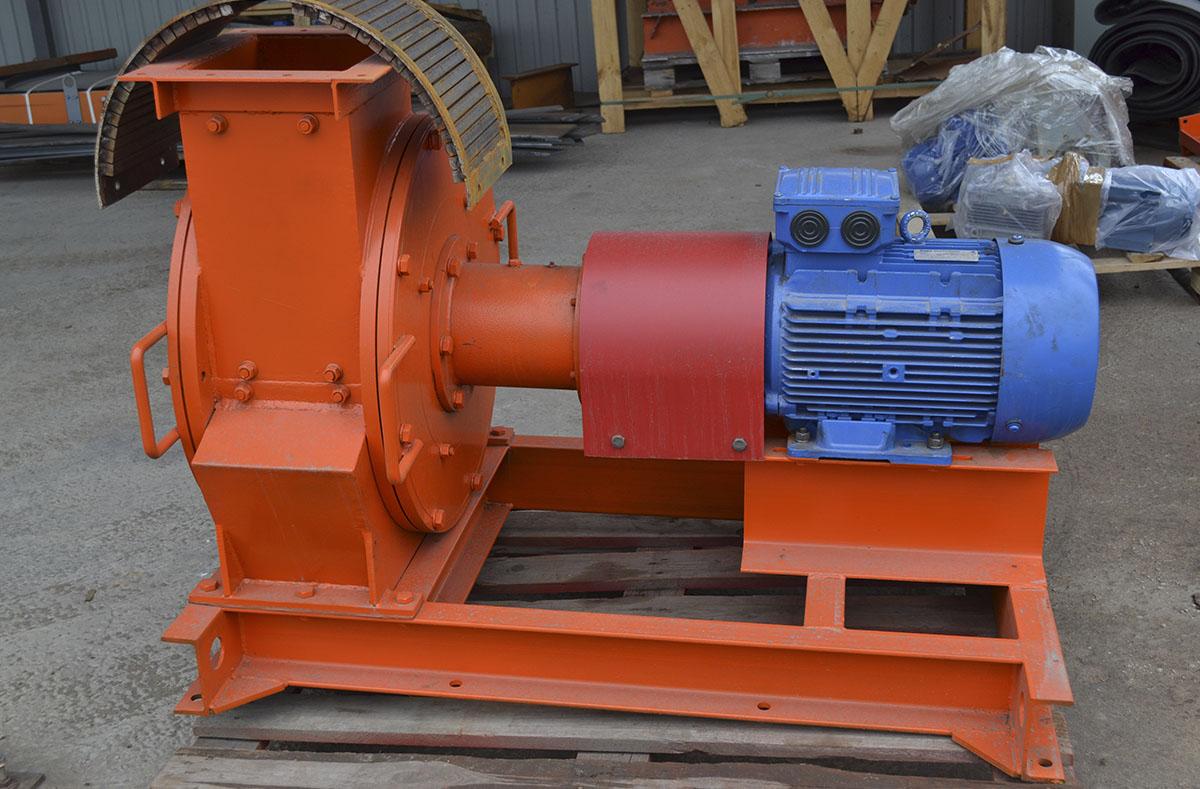

Молотковая дробилка

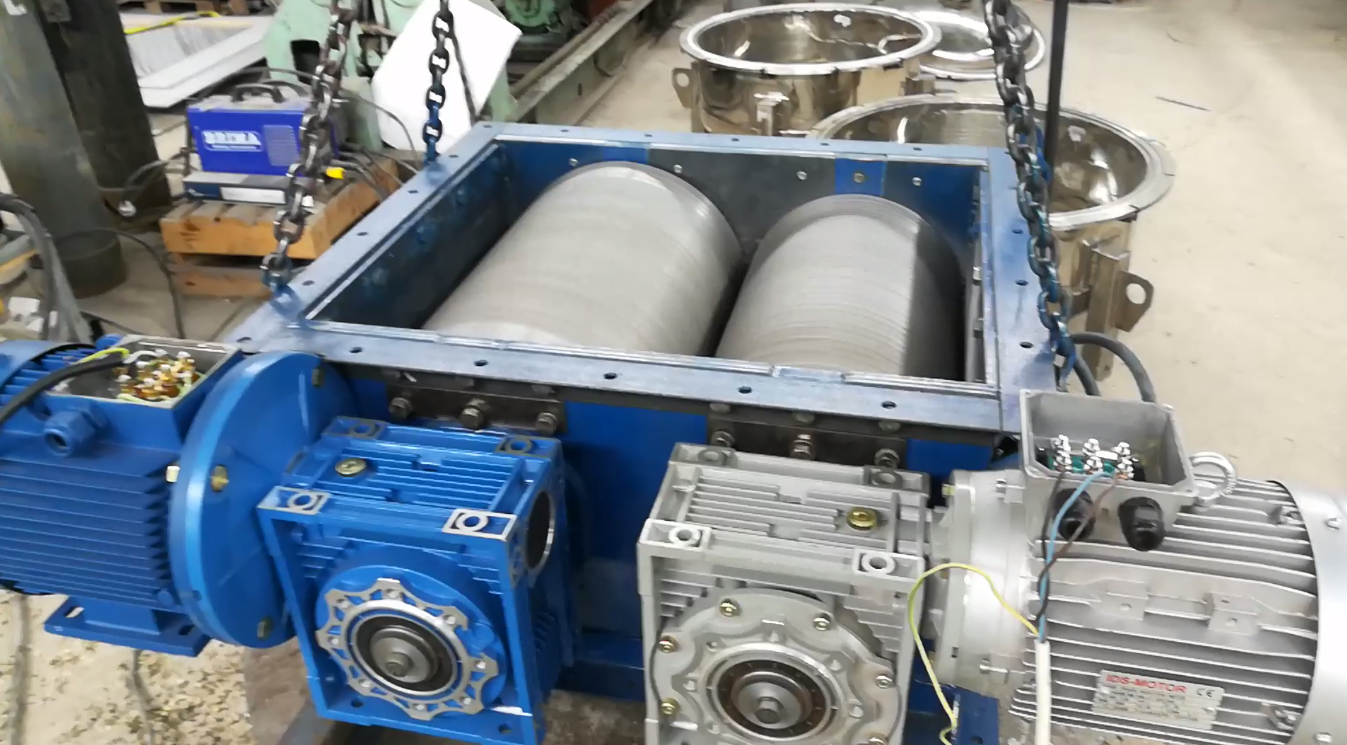

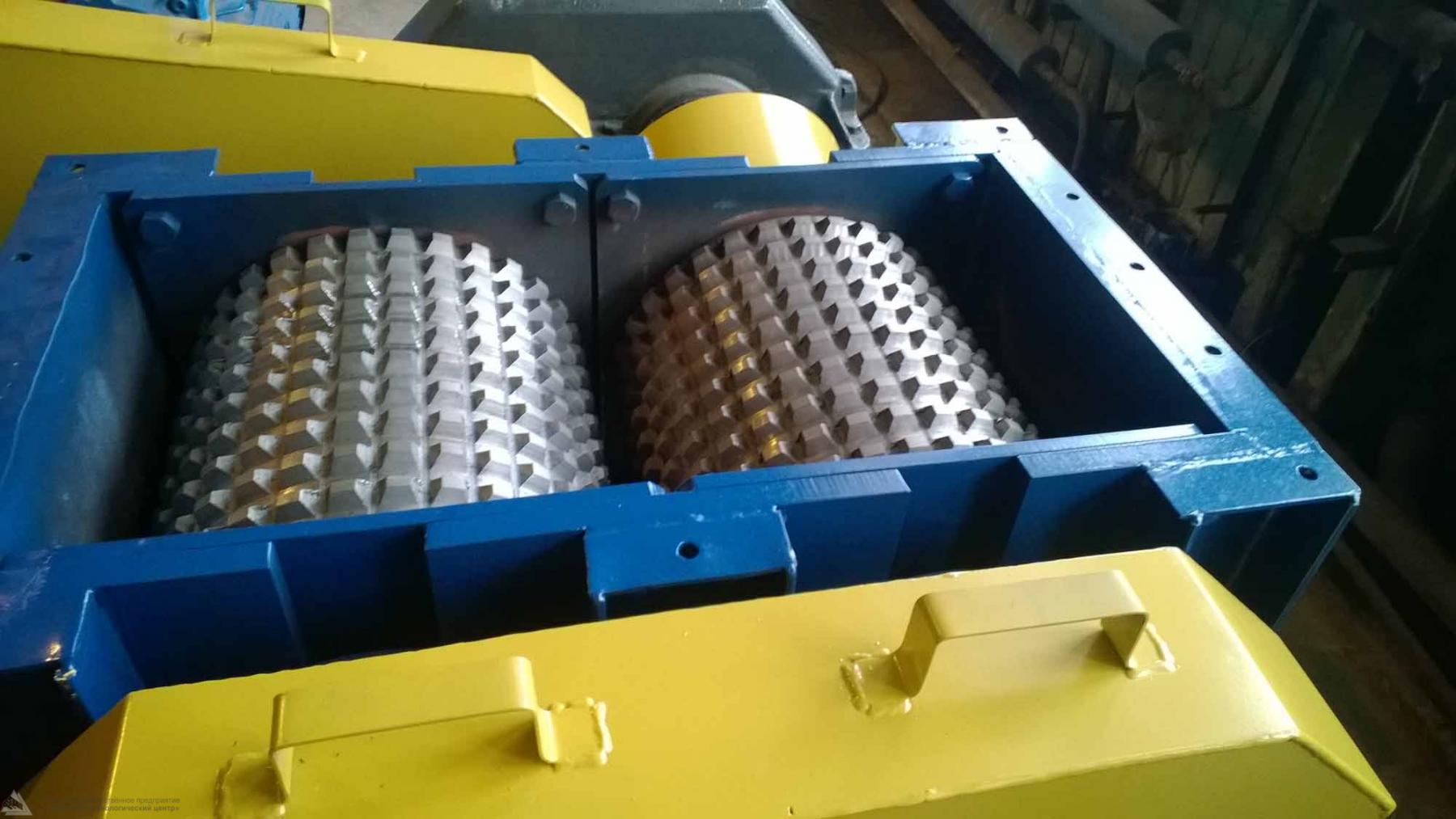

Валковые – производит процесс дробления при помощи специальных валок с закреплёнными на них зубчатыми сегментами в форме жёстко насаженного на вал многогранника. Они силами трения затягивают предназначенный к дроблению материал и давят между двумя параллельными цилиндрическими валками, вращающимися с одинаковой скоростью навстречу друг другу.
